Практическая работа №7: программирование рисунков

Домик под солнцем

Сделаем проект, в котором спрайт выступит в роли художника и нарисует домик под солнцем. Подобный фон для сцены мы уже делали в графическом редакторе. При желании сделанный спрайтом рисунок можно сохранить, нажав на правую кнопку мышки и выбрав нужную команду:
Алгоритм создания этого рисунка состоит из 8 шагов:


1. Рисуем небо.

2. Рисуем дорожку.

3. Рисуем забор.

4. Рисуем солнце.

5. Рисуем облака.

6. Рисуем корпус дома.

7. Рисуем окна.

8. Рисуем крышу.

9. Ставим спрайт в угол

Для большей наглядности каждому шагу алгоритма будет соответствовать свой скрипт. А в качестве заголовков будем использовать команду “Когда нажата клавиша 1,2,3...”


1. Рисуем небо











Среди блоков рисования нет команды заливки какой-либо фигуры цветом. Выйдем из положения, установив размер пера в 300 точек. Высота сцены равны 360 точкам, таким образом одним широким мазком мы закрасим нужным цветом почти все пространство. Главное - опустить перо и поднять в нужной точке. В нашем примере мы проводим линию слева-направо от точки: х=-240, у=40 до точки: х=260 (специально выходим за пределы сцены), у=40. Для создания такой линии хорошо подходит команда движения “плыть () секунд в точку х() у()”, которая дает возможность задать и продолжительность создания линии и ее конечную точку. Хотя тот же конечный результат можно получить и командой “идти 480 шагов”: . До начала рисунка на всякий случай перо лучше поднимать, иначе вы можете неожиданно обнаружить случайные линии, которые спрайт сделал бесконтрольно.

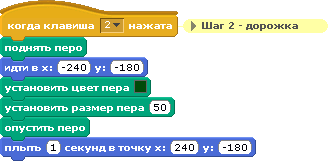

2. Рисуем дорожку










Перенесем перо в нижнюю часть сцены, поменяем его цвет и ширину, чтобы нарисовать линию дорожки.


3. Рисуем забор

Для рисунка забора мы используем цикл, с помощью которого нарисуем 25 разноцветных дощечек забора. А чтобы получить уникальную расцветку, используем блок случайных чисел для цвета и оттенка каждой дощечки.



4. Рисуем солнце

Просто 1 раз опустим перо желтого цвета величиной в 70 точек в указанном месте.


5. Рисуем облака

Подобным образом нарисуем и облака, только поменяем цвет, размер и координаты. Сколько облаков нарисует наш скрипт? Как это можно определить?

6. Рисуем корпус дома

Здесь все очень просто - проведем линию определенного цвета и размера от одной точки координат (х=-40, у=-100) до другой (х=40, у=-100). Размер пера равен высоте корпуса нашего домика.


7. Рисуем окна

Т.к. нельзя поменять форму пера для рисования квадратных окон, закрашенных каким-либо цветом (мы сделаем их белыми), нашему художнику нужен специальный костюм - квадрат, который мы отпечатаем 2 раза в тех местах рисунка, где должны быть окна. Сделайте костюм с помощью графического редактора. Назовите его “квадрат”, как показано на рисунке. При желании можно изобразить не просто белый квадрат, а нарисовать занавески, цветок и т.п. Напечатаем 2 окна:


8. Рисуем крышу

Используем тот же подход, как и с окнами, чтобы нарисовать треугольную крышу определенного цвета. Нарисуйте  в графическом редакторе костюм в форме треугольника, чтобы можно было напечатать его на месте крыши нашего домика. Назовите его “треугольник”, как показано на рисунке. Напечатайте в нужном месте сцены этот костюм.

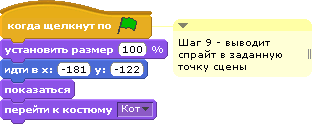

9. Ставим спрайт в угол










Поставим спрайт в левый нижний угол сцены, указав нужный костюм.




Творческие задания

1. Можно ли изменить проект Домик под солнцем таким образом, чтобы в нем был один скрипт, а не 9, как сейчас? Если вы знаете, как это сделать, внесите изменения в проект. Сохраните полученный результат.


2. Используя команды рисования, в сочетании с блоками контроля и движения, можно создавать программируемые произведения компьютерной графики - живые рисунки, которые меняются во времени и общаются со зрителем. Для создания своего живого полотна вы можете параллельно запустить целую группу спрайтов-художников с перьями разных цветов, оттенков и размеров.


3. Используя блок печати копий спрайтов можно создать лес из одного изображения дерева или цветочную поляну из одного изображения цветка. Чтобы копии были уникальными, можно случайным образом менять цвет, размер и форму оригинала до применения команды печать. Посмотрите на устройство этого скрипта. Попробуйте с его помощью создать сказочный лес из одного дерева!



 $
